CISCO SFP-25G-ER-I 光模块样品报告
发布时间:2023-12-03
思科/CISCO公司有型号SFP-25G-ER-I的光模块产品,可以在单模光纤支持25G以太网传输40KM,摩泰光电实验室对该产品样机进行了测试,方便大家进一步了解该产品的性能指标和实际上机使用效果。
1、产品简介
CISCO SFP-25G-ER-I 光模块在25G 标准单模光纤(SMF)G.652上支持40KM的链路长度,支持工业温度范围(-40~85℃);该模块需要主机端口上FEC模式为RS-FEC,才能在25G下进行全范围操作。官方关键参数信息与模块实物外观如下:
Cisco SFP-25G-ER-I
The Cisco 25GBASE-ER Module supports a link length of 40 kilometers on standard Single-Mode Fiber (SMF)G.652 at 25G.
The module requires RS-FEC on the host ports for full reach operation at 25G.This module has an industrial temperature range.
表1 关键信息参数
Product
|
Max Power
Consumption (W) |
Transmit Power
(dBm)* |
Recelve Power(dBm)
|
Transmit and Receive
Wavelength (nm) |
||
Maximum
|
Minimum
|
Maximum
|
Minimum
|
|||
SFP-25G-ER-I
|
1.5W
|
+6.0
|
-3.0
|
-4.0
|
-21.0
|
1295 to 1310
|

图1 模块实物外观
2、模块上机识别
将SFP-25G-ER-I模块接入CISCO N9K-C93180YC-EX交换机,接入10dBm衰减跳线,模块可以正常LINK,端口指示灯亮起;模块信息可以被交换机正常识别,如模块类型、厂商名、型号、序列号、速率、传输距离等;可以读取DOM数据,且DOM数据均在阈值范围内,无告警现象。
表2 上机识别信息
项目
|
交换机读取信息
|

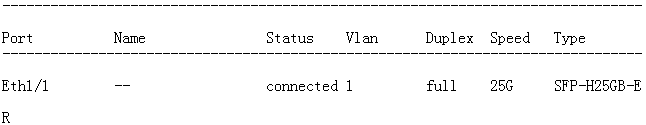

LINK
|
|

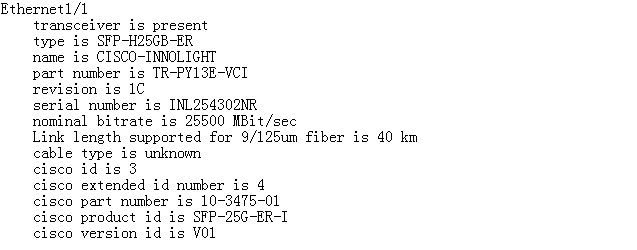

识别
|
|
DOM数据
|
![]() |

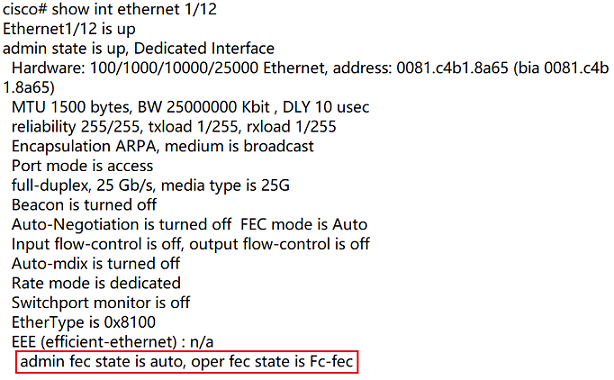

FEC模式
|
|
3、模块关键参数测试
实验室模块外壳45℃条件下,对SFP-25G-ER-I样品模块在测试版上的性能指标进行测试,测试结果如下;
表3 性能关键参数
参数
|
测试数据
|
单位
|
备注
|
发射光功率
|
1.21
|
dBm
|
|
接收灵敏度(不过纤)
|
-23.80
|
dBm
|
5E-5误码率
|
接受灵敏度(过40km光纤)
|
-24-78
|
dBm
|
5E-5误码率
|
功耗
|
1.057
|
W
|
|
样品模块外壳45℃光眼图测试,眼图模板与参数如下:

图2 眼图模板
表4 眼图参数
温度(℃)
|
消光比(dB)
|
P-P抖动(ps)
|
上升时间(ps)
|
下降时间(ps)
|
Margin值(%)
|
45
|
9.83
|
10.20
|
17.16
|
16.20
|
26.1
|
从实际测试情况来看,该模块关键参数指标符合CISCO官方宣称。
摩泰光电竭诚为您服务。
