H3C SFP-XG-LX-SM1270-BIDI 光模块样品报告
发布时间:2023-12-13
华三/H3C公司有型号SFP-XG-LX-SM1270-BIDI的光模块产品,可以在单模光纤支持10G以太网传输10KM,摩泰光电实验室对该产品样机进行了测试,方便大家进一步了解该产品的性能指标和实际上机使用效果。
1、产品简介
H3C SFP-XG-LX-SM1270-BIDI 光模块在10G 标准单模光纤(SMF)G.652上支持10KM的链路长度。官方关键参数信息与模块实物外观如下:
表1 SFP-XG-LX-SM1270-BIDI 光模块关键参数信息
对外型号
|
接口指标( dBm )
|
中心波长
( nm ) |
Fiber Mode
|
光纤直径( μm )
|
传输距离
|
传输速率
|
|
接收光功率
|
输出光功率
|
||||||
SFP-XG-LX-SM1270-BIDI
|
-8.2~-0.5
|
-14.4~0.5
|
发送端( TX ):1270
接收端( RX ):1330 |
SMF
|
9/125
|
10km
|
10.31Gbps
|
说明:
● BIDI 光模块发送和接收两个方向使用不同的中心波长,从而实现光信号在同一根光纤内的双向传输
● BIDI 光模块必须成对使用,例如若一端使用了 SFP - XG - LX -SM1270- BIDI ,另外一端就必须使用SFP - XG - LX -SM1330- BIDI 。

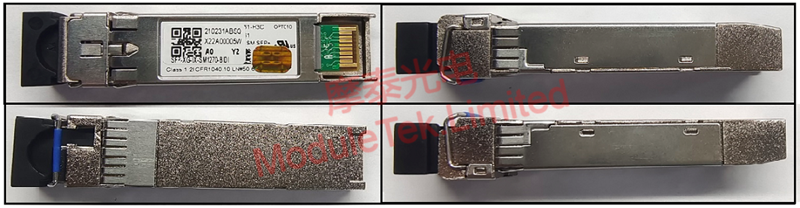

图1 SFP-XG-LX-SM1270-BIDI 光模块实物外观
2、模块上机识别
将SFP-XG-LX-SM1270-BIDI模块接入H3C S6850-56HF交换机,接入跳线,对端接入SFP-XG-LX-SM1330-BIDI模块,模块可以正常LINK,端口指示灯亮起;模块信息可以被交换机正常识别,如模块类型、厂商名、连接器类型、波长、传输距离等;可以读取DOM数据,且DOM数据均在阈值范围内,无告警现象。

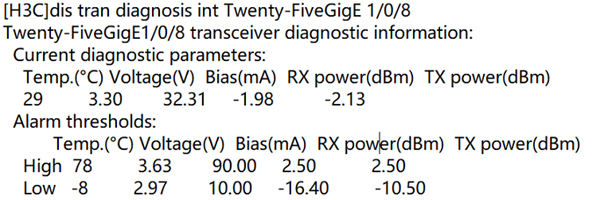

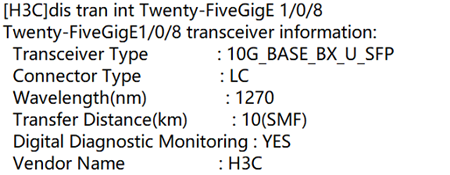

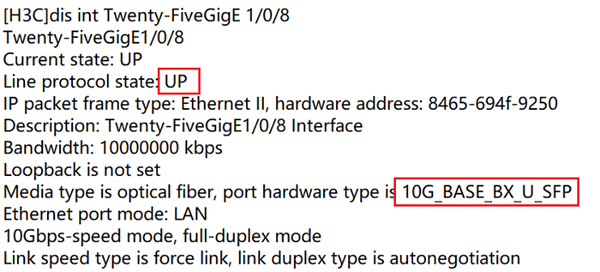

表2 SFP-XG-LX-SM1270-BIDI 光模块上机识别信息
项目
|
交换机读取信息
|
LINK
|
![]() |
识别
|
![]() |
DOM数据
|
![]() |
3、模块关键参数测试
a.实验室模块外壳45℃条件下,对SFP-XG-LX-SM1270-BIDI样品模块在测试版上的性能指标进行测试,测试结果如下;
备注:对端连接H3C SFP-XG-LX-SM1330-BIDI模块。
表3 SFP-XG-LX-SM1270-BIDI 光模块性能指标测试结果
参数
|
测试数据
|
单位
|
备注
|
发射光功率
|
-2.5
|
dBm
|
|
接收灵敏度(不过纤)
|
-16.0
|
dBm
|
0误码率
|
接收灵敏度(过10km光纤)
|
-15.8
|
dBm
|
0误码率
|
功耗
|
0.657
|
W
|
|
b.样品模块外壳45℃光眼图测试,眼图模板与参数如下:

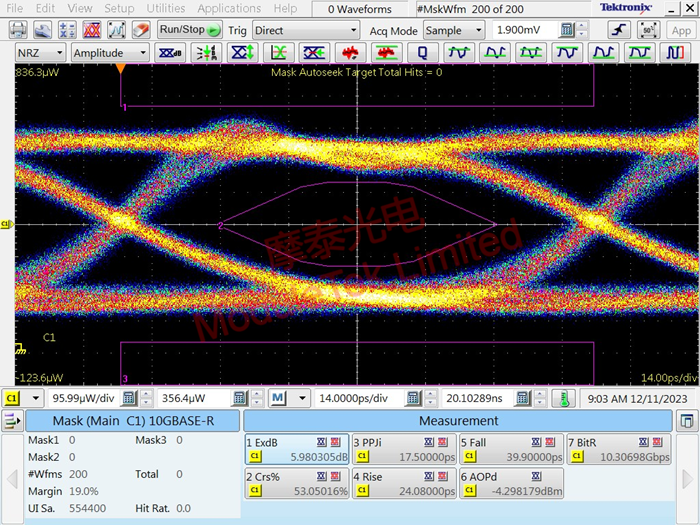

图2 SFP-XG-LX-SM1270-BIDI 光模块眼图模板
表4 SFP-XG-LX-SM1270-BIDI 光模块眼图参数
温度(℃)
|
消光比(dB)
|
P-P抖动(ps)
|
上升时间(ps)
|
下降时间(ps)
|
Margin值(%)
|
45
|
5.98
|
17.5
|
24.08
|
39.90
|
19
|
从实际测试情况来看,该模块关键参数指标符合H3C官方宣称。
摩泰光电竭诚为您服务。
