ARUBA JL563A 电口模块样品报告

发布时间：2024-01-03
        ARUBA公司有型号JL563A的电口模块产品，支持10Gbps速率，摩泰光电实验室对该产品样机进行了测试，方便大家进一步了解该产品的实际上机使用效果。
1、产品简介
        ARUBA JL563A 模块在10G 超六类及以上网线支持30M的链路长度。官方描述与模块实物外观如下：
表1 ARUBA JL563A 模块官方描述
Product name ( SKU )
Transmission distance
Data rate
Cable type
Connector type
Aruba 10GBASE- T SFP + RJ45 30m Cat6A XCVR (JL563A)
30 m (98.43 ft )
10G
STP Cat6A
RJ -45

ARUBA JL563A 模块实物外观图
图1  ARUBA JL563A 模块实物外观图
2、模块上机效果

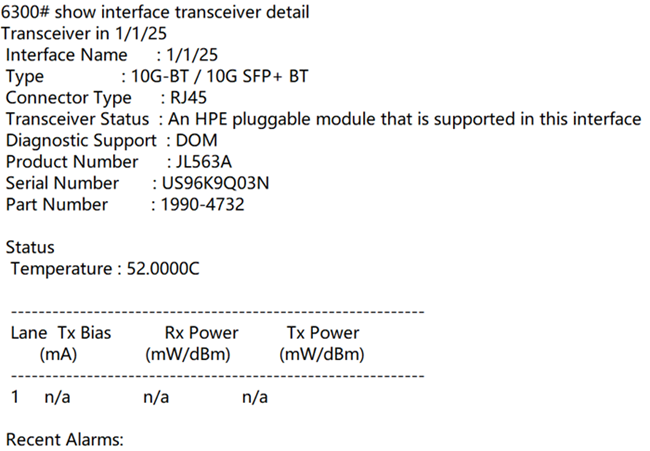

        将JL563A模块接入ARUBA 6300M交换机，使用Cat6A网线，对端连接CISCO WS-C3560CX-8XPD-S交换机内置RJ45口 ；模块可以正常LINK，模块信息可以被交换机正常识别，如模块类型、型号、序列号、速率等，无告警现象。
表1 ARUBA JL563A 模块上机结果
项目
交换机读取信息
LINK
识别
3、模块关键参数测试
        实验室模块外壳45℃条件下，对JL563A样品模块在测试板上的功耗进行测试，测试结果如下；
表2 ARUBA JL563A 模块关键参数测试结果
参数
测试数据
单位
备注
功耗（1G 100m@Cat5e）
1.385
W

功耗 (10G 30m@Cat6A)
1.98
W

      从实际测试情况来看，该模块在交换机上的工作表现符合ARUBA官方宣称。
      摩泰光电竭诚为您服务。
