NOKIA 7250 IXR-e 交换机开箱

发布时间：2024-01-26
     摩泰光电实验室购买了一台NOKIA 7250 IXR-e 24SFP+ 8SFP28 2QSFP28 3HE14782AA交换机，可以测试10G/25G SFP，100G QSFP产品系列，下面带大家一起进行开箱验收。
表1 设备官方描述信息
    Feature
      7250 IXR-e 2QSFP28 8SFP28 24SFP+ (4 variants)
    Service interfaces
      · 2×QSFP28100GE
      · 8×SFP28 / SFP+ / SFP 25/10/1GE²
      · 24×SFP+ / SFP 10/1GE
    Control interfaces
      Console, management, USB, 1PPS out, SD slot, reset button
      Satellite Mode option
      Supported
      Power supply options
      · Two feeds:Modular AC or DC power supplies
      · Supports concurrent use of AC and DC power supplies
      Power requirements
      · AC input (rated) : 100 V to 240 V, 50 Hz to 60 Hz
      · Dcinput (rated) : 24V DC/-48 V DC
      Normal operating
      Temperature range
      -40℃ to + 65℃( -40°F to + 149°F ) sustained
  Note：² GE on SFP28 ports is a future software deliverable

        设备开箱内含主机一台，SD卡一张，20-60V直流电源模块2块，无其他配件。
主机前面板/背面板

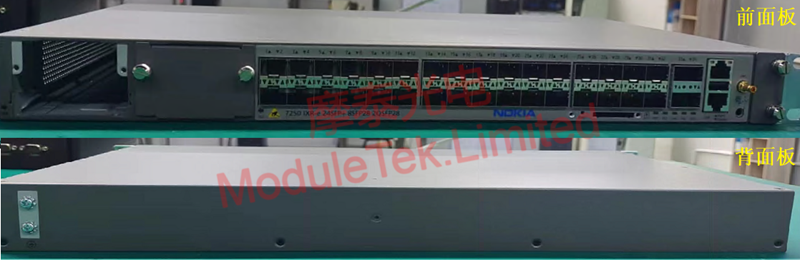

图1 主机前面板/背面板

包装中其他配件

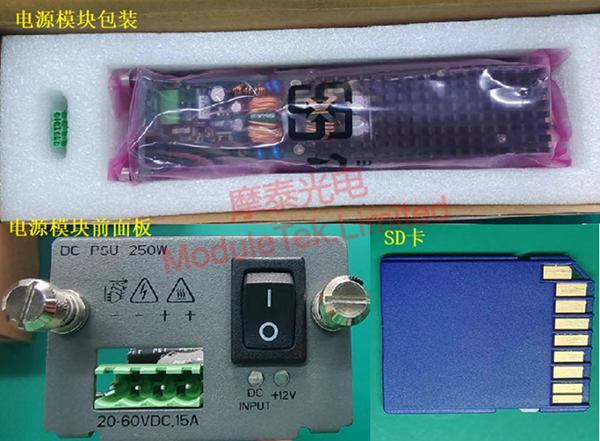

图2 包装中其他配件
        前面板主要是24个10G SFP接口，8个25G SFP接口，2个100G QSFP接口，2个电源插槽，1个SD卡插槽，1个RJ45串口，1个网络管理口，1个USB口。
设备上电

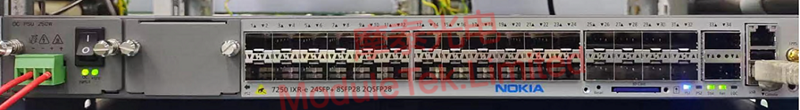

图3 设备上电
        使用RJ45转DB9串口线，PC通过串口连接到交换机；设备默认波特率：115200，账号/密码：admin，登录控制台，执行命令“show version ” ，查看设备型号与系统版本信息。

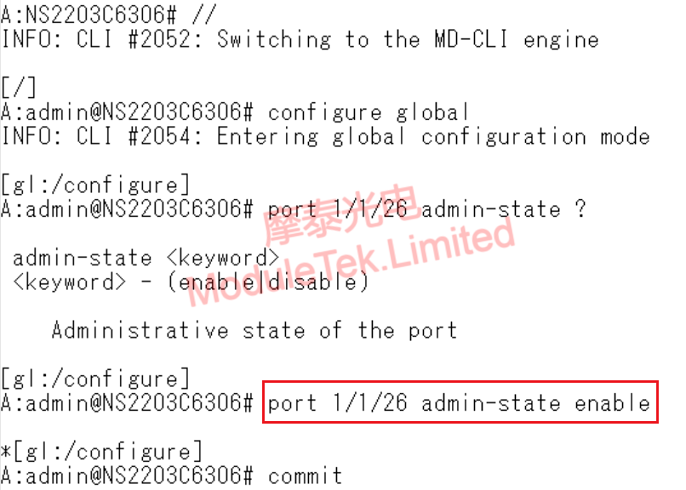

        设备缺省状态接口均被管理性关闭，在MD-CLI模式下进入全局配置，执行命令：“port port_number admin-state enable ” ，激活/开启接口。接口管理性开启后，接口亮起橙色指示灯并闪烁。
        备注： “port_number" 为接口号，可以通过执行命令 show port 查看。


设备上电

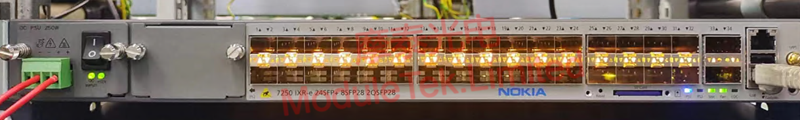

图4 接口闪烁橙灯

        使用摩泰SFP-25G-SR光模块接入NOKIA 7250 IXR-e 24SFP+ 8SFP28 2QSFP28交换机，接入跳线，模块可以正常LINK，端口指示灯亮起绿色；模块信息可以被交换机正常识别，如模块类型、序列号、波长、传输距离等；可以读取DOM数据，且DOM数据均在阈值范围内，无告警现象。
        备注： 执行命令：“ show port port_number " ,可查看接口详细信息，含接口状态、光模块类型识别、DOM等。
表2 交换机读取光模块信息
项目
交换机读取信息

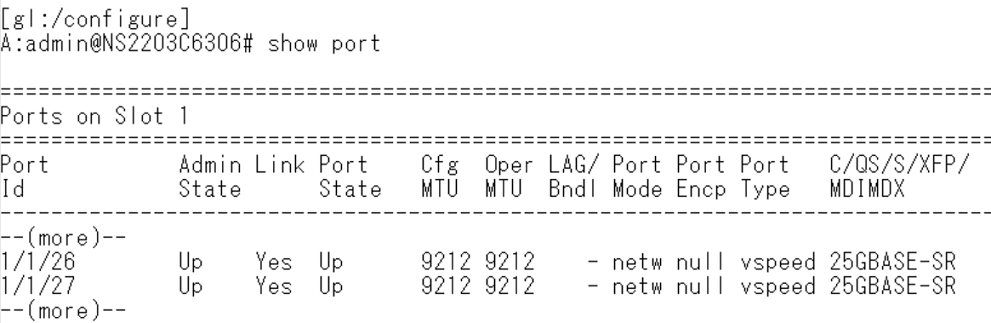

LINK

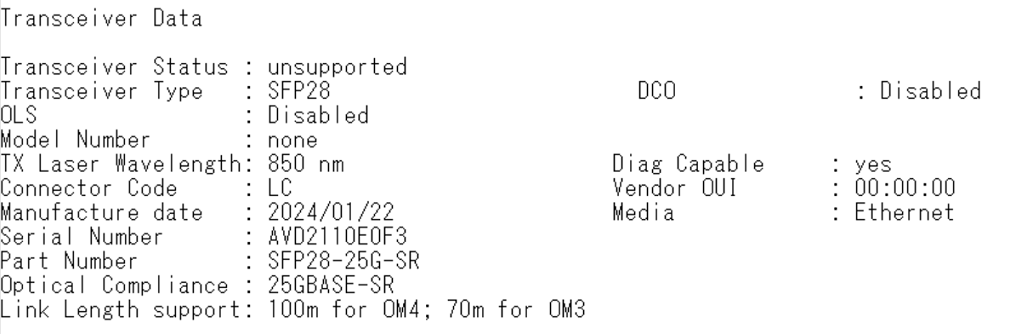

识别

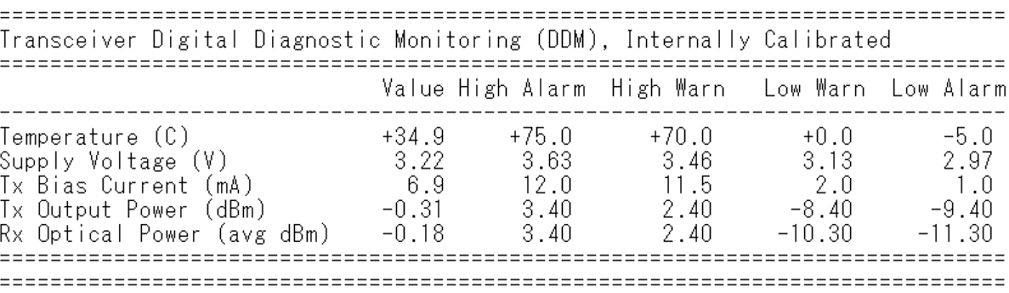

DOM数据

      摩泰光电的光模块产品可以很好的兼容NOKIA的相关设备，欢迎大家选购。
