JUNIPER QSFPP-4x10GE-LR光模块测试报告
发布时间：2024-11-25
JUNIPER公司有型号QSFPP-4x10GE-LR的光模块产品，可以在单模光纤支持40G以太网传输10km，摩泰光电实验室对该产品样机进行了测试，方便大家进一步了解该产品的性能指标和实际上机使用效果。
1、产品简介
JUNIPER QSFPP-4x10GE-LR光模块在标准单模光纤(SMF)上支持10km的链路长度，模块的连接器类型为MPO-12 APC；官方关键参数信息与模块实物外观如下：
图1 JUNIPER QSFPP-4x10GE-LR官方关键参数<
图2 JUNIPER QSFPP-4x10GE-LR实物图
2、模块上机识别
将JUNIPER QSFPP-4x10GE-LR模块接入JUNIPER QFX5200-32C交换机，模块可以正常LINK，端口指示灯亮起；模块信息可以被交换机正常识别，如模块类型、厂商名、型号、序列号、速率、传输距离等；可以读取DOM数据，且DOM数据均在阈值范围内，无告警现象。
表1 JUNIPER QSFPP-4x10GE-LR上机识别
| 项目 | 交换机读取信息 |
| LINK |
|
| 识别 |
|
| DOM数据 |
|
3、模块关键参数测试
实验室模块外壳45℃条件下，对JUNIPER QSFPP-4x10GE-LR样品模块在测试板上的性能指标进行测试，测试结果如下；
表2 JUNIPER QSFPP-4x10GE-LR关键参数
| 参数 | 通道1 | 通道2 | 通道3 | 通道4 | 备注 |
| 发射光功率(单位：dBm) | -2.608 | -2.492 | -1.743 | -2.426 | |
| 接收灵敏度（不过纤)(单位：dBm） | -15.849 | -16.069 | -16.044 | -15.689 | 0误码率 |
| 接收灵敏度（过10km光纤）(单位：dBm) | -15.149 | -14.952 | -15.107 | -14.938 | 0误码率 |
| 功耗(单位：W) | 1.991 | ||||
样品模块外壳45℃光眼图测试，眼图模板与参数如下：
表3 JUNIPER QSFPP-4x10GE-LR眼图
| 眼图 | 眼图 | ||
|

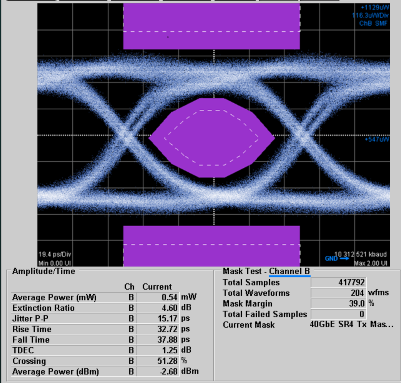

通道 1 |
 |
通道 3 |
 |
|

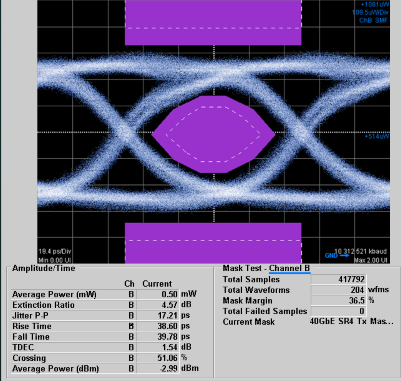

通道 2 |
 |
通道 4 |
 |
表4 JUNIPER QSFPP-4x10GE-LR眼图参数
| 参数 | 通道1 | 通道2 | 通道3 | 通道4 |
| 消光比(dB) | 4.60 | 4.57 | 4.66 | 4.48 |
| P-P抖动（ps） | 15.17 | 17.21 | 13.71 | 13.12 |
| 上升时间（ps） | 32.72 | 38.60 | 35.86 | 37.95 |
| 下降时间（ps） | 37.88 | 39.78 | 38.54 | 38.80 |
| Margin值（%） | 39 | 36.5 | 45.9 | 40.6 |
从实际测试情况来看，该模块关键参数指标符合JUNIPER官方宣称。
摩泰光电竭诚为您服务。
