JNP-QSFP-100G-CWDM光模块测试报告
发布时间:2024-11-25
JUNIPER公司有型号JNP-QSFP-100G-CWDM的光模块产品,可以在单模光纤支持100G以太网传输2km,摩泰光电实验室对该产品样机进行了测试,方便大家进一步了解该产品的性能指标和实际上机使用效果。
1、产品简介
JNP-QSFP-100G-CWDM光模块在单模光纤上支持2km的链路长度;官方关键参数信息与模块实物外观如下:
表1 JUNIPER JNP-QSFP-100G-CWDM官方关键参数
Part Number
|
740-061408
|
Speed
|
100 Gigabit Ethernet
|
Connector
|
Duplex LC
|
Product Type
|
Optical Transceiver
|
Transmitter wavelengths ( range )
|
-1264.5 nm through 1277.5 nm
|
|
-1284.5 nm through 1297.5 nm
|
|
-1304.5 nm through 1317.5 nm
|
|
-1324.5 nm through 1337.5 nm
|
Transmitter output power , each lane ( minimum )
|
-6.5 dBm
|
Transmitter output power , each lane ( maximum )
|
2.5 dBm
|
Receiver input power , each lane ( minimum )
|
-11.5 dBm
|
Receiver input power , each lane ( maximum )
|
2.5 dBm
|
Cable type
|
SMF
|
Core size / cladding
|
9/125 µm
|
Fiber grade
|
SMF
|
Distance
|
2 km
|
Maximum Power consumption ( W )
|
3.5W
|
Operating Temperature (range)
|
0°C to 70°C
|

图1 JUNIPER JNP-QSFP-100G-CWDM光模块实物图
2、模块上机识别
将JNP-QSFP-100G-CWDM模块接入JUNIPER QFX5200-32C交换机,模块可以正常LINK,端口指示灯亮起;模块信息可以被交换机正常识别,如模块类型、型号、序列号、速率、传输距离等;可以读取DOM数据,且DOM数据均在阈值范围内,无告警现象。
表2 JUNIPER JNP-QSFP-100G-CWDM上机识别
项目
|
交换机读取信息
|
LINK
|
|
识别
|
|
DOM数据
|
|
3、模块关键参数测试
实验室模块外壳45℃条件下,对JNP-QSFP-100G-CWDM样品模块在测试板上的性能指标进行测试,测试结果如下;
表3 JUNIPER JNP-QSFP-100G-CWDM性能指标
参数
|
通道1
|
通道2
|
通道3
|
通道4
|
备注
|
发射光功率(单位:dBm)
|
1.687
|
0.937
|
-0.407
|
-0.562
|
|
接收灵敏度(不过纤)(单位:dBm))
|
-13.767
|
-13.462
|
-15.787
|
-13.921
|
5E-5误码率
|
接收灵敏度(过2KM光纤)(单位:dBm)
|
-13.851
|
-13.740
|
-15.211
|
-13.015
|
5E-5误码率
|
功耗(单位:W)
|
2.83
|
样品模块外壳45℃光眼图测试,眼图模板与参数如下:
表4 JUNIPER JNP-QSFP-100G-CWDM光模块眼图
|
眼图
|
|
眼图
|
通道1
|
|
通道3
|
|
通道2
|
|
通道4
|
|

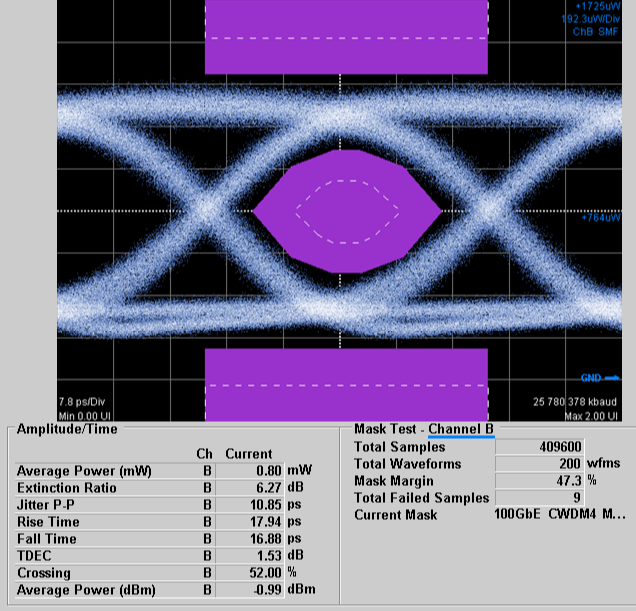

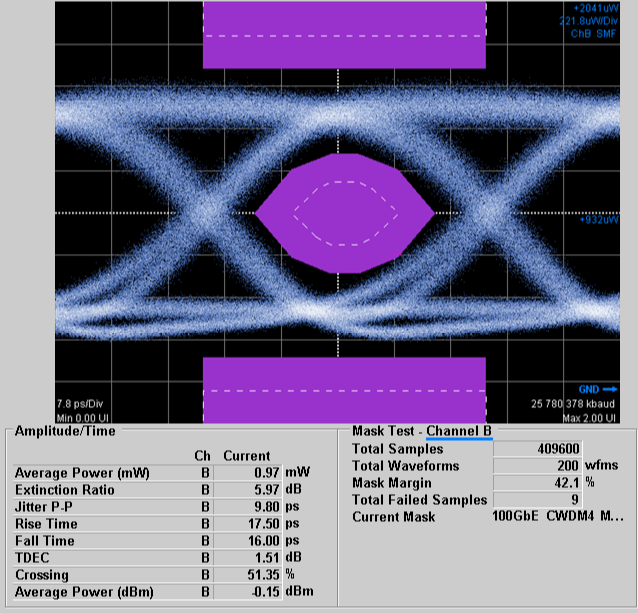

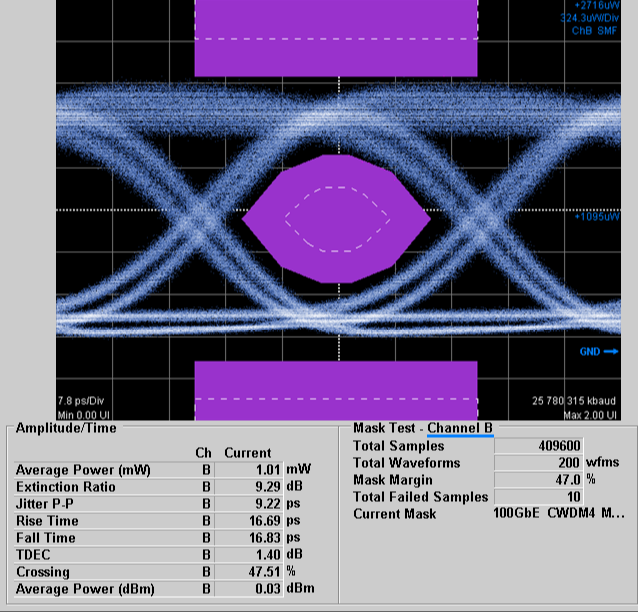

表5 JUNIPER JNP-QSFP-100G-CWDM光眼图参数
参数 | 通道1 | 通道2 | 通道3 | 通道4 |
消光比(dB) | 5.97 | 6.50 | 9.29 | 6.27 |
P-P抖动(ps) | 9.80 | 11.32 | 9.22 | 10.85 |
上升时间(ps) | 17.50 | 17.99 | 16.69 | 17.94 |
下降时间(ps) | 16.00 | 16.53 | 16.83 | 16.88 |
Margin值(%) | 42.1 | 46.2 | 47.0 | 47.3 |
从实际测试情况来看,该模块关键参数指标符合JUNIPER官方宣称。
