摩泰光电实验室购买了一台MOXA EDS-4014-4GS-2QGS-LV交换机,可以测试1G/2.5G SFP系列产品,下面带大家一起进行开箱验收。
表1 设备官方描述信息
型号 10/100BaseT(X)端口(RJ45 接头) 100/100Base
SFP插槽
1000/2500Base
SFP插槽
工作电压 预装电源模块 工作温度
EDS-4014-4GS-2QGS-LV 8 4 2 9.6至60VDC PWR-100-LV -10至60℃
1、产品开箱
        设备开箱内含主机一台,纸质文件有快速安装指南/保修卡/合格证/产品通知,无其他配件。

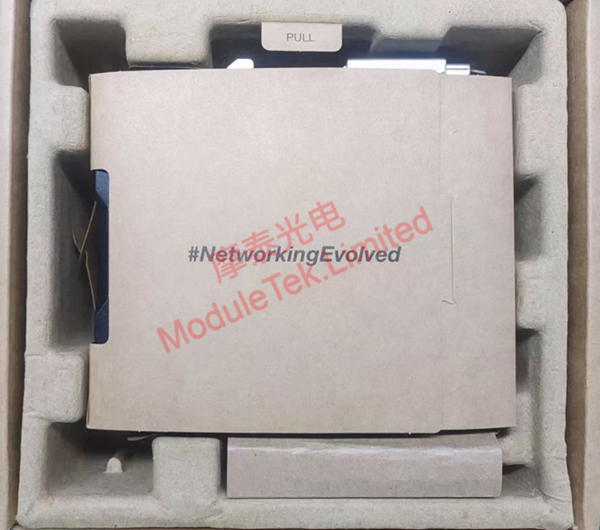

包装内部结构
图1 包装内部结构

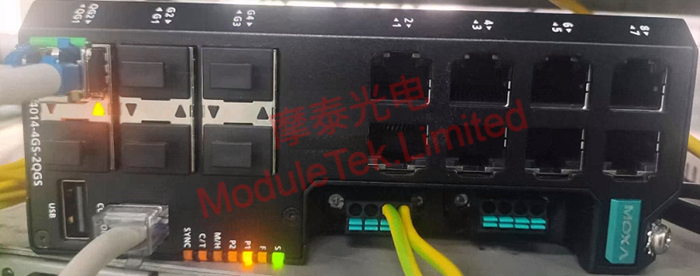

        MOXA EDS-4014-4GS-2QGS-LV 交换机前面板主要是6个10/100Base T端口、4个100/1000Base SFP端口、2个1000/2500Base SFP端口、一个RJ45串口、一个USB预留口、两个DC电源接口;
设备面板
图2 设备面板

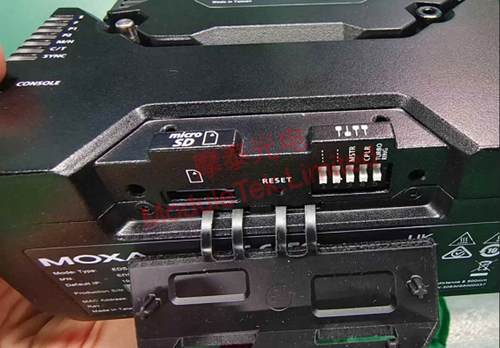

        打开侧边防尘盖,可以看到里面有SD卡插槽、复位按钮、DIP开关;
设备SD卡槽
图3 设备SD卡槽

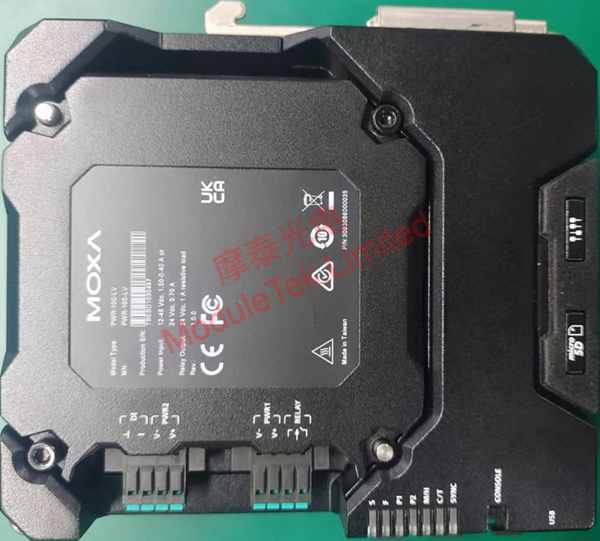

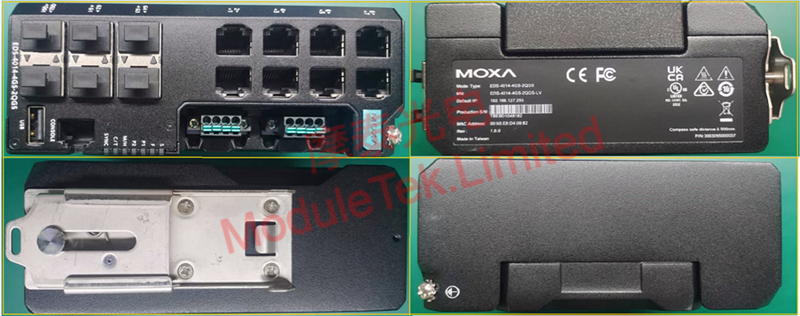

        设备紧凑的外壳设计,适合狭窄空间;所有接口标识或LED指示灯均跨两个面板展示,该设计便于从不同角度来检查设备工作状态。
设备底部面板
图4 设备底部面板
2、设备管理
        设备支持使用命令行界面(CLI)和WEB图形用户界面(GUI)进行管理;接入电源线对设备进行上电,使用MOXA RJ45转DB9串口线,PC通过串口连接到交换机;默认波特率:115200,初始账号/密码:admin/moxa,登录到设备控制台。

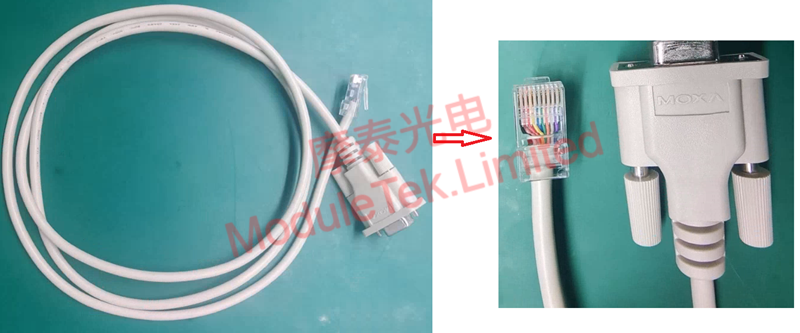

MOXA串口线
图5 MOXA串口线

设备上电
图6 设备上电
        使用摩泰SFP-GE-LX 兼容MOXA模块接入MOXA EDS-4014-4GS-2QGS-LV交换机,接入跳线,模块可以正常LINK,端口指示灯亮起;执行命令“show interfaces interface-type interface-id ,可以查看接口状态与模块识别信息。
        连接交换机任一 RJ45口(初始IP:192.168.127.253),访问本地浏览器用户界面;进入WEB管理页面,首页显示设备与系统信息。

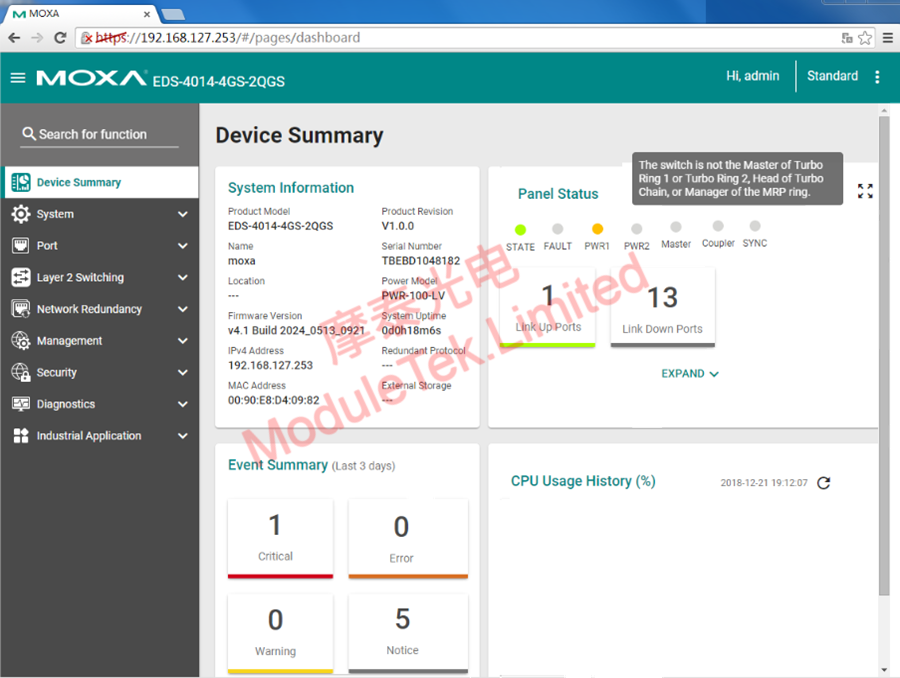

WEB界面首页
图7 WEB界面首页

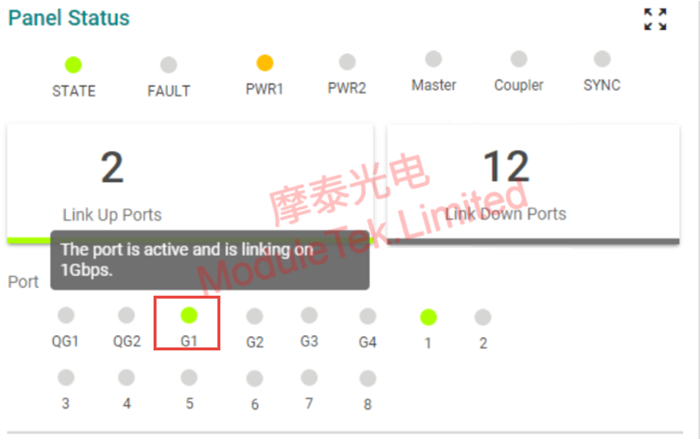

        在WEB页面Device Summary->Panel Status->EXPAND可以看到接口状态。
接口状态信息
图8 接口状态信息
        在WEB页面Port->Port Interface->Port Settings可以看到接口识别模块类型;没有光模块DOM信息显示。
 接口识别类型
图9 接口识别类型
      摩泰光电的光模块产品可以很好的兼容MOXA的相关设备,欢迎大家选购。
