摩泰光电实验室购买了一台FS S3150-8T2FP交换机，可以测试1G SFP产品系列，下面带大家一起进行开箱验收。

表1 设备官方描述信息

FS P/N	S3150-8T2FP
Description	8-port Gigabit Ethernet L2+ PoE+ Switch, 8 × PoE+ Ports@130W,with 2 × 1Gb SFP, Fanless

1、产品开箱

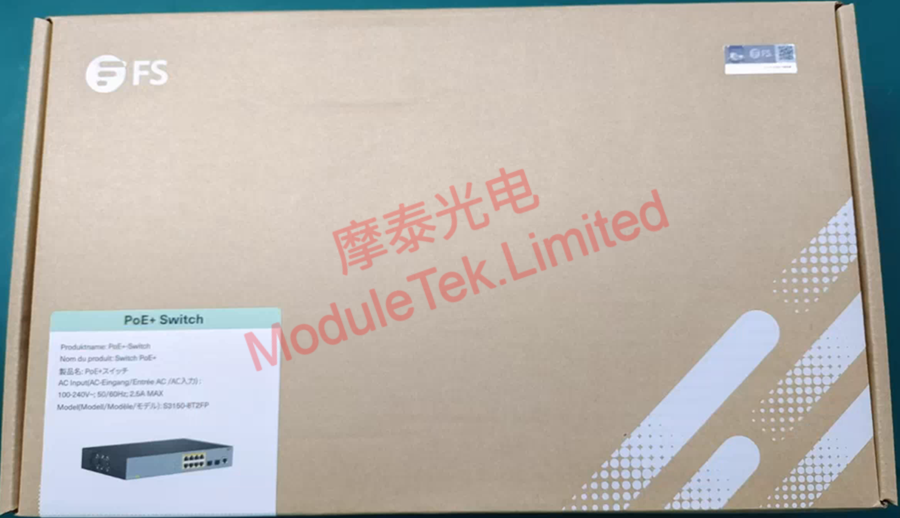

设备外箱印有FS logo，并张贴产品标签，标签有设备型号、描述、整体图。

图1 外包装展示

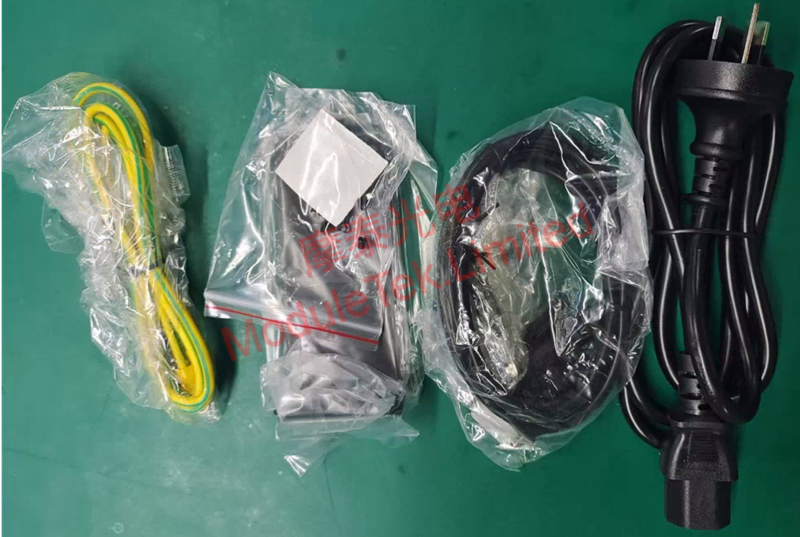

开箱内含主机一台，纸质文件有快速安装指南，配件有电源线、串口线、接地线、角铁与防滑垫。

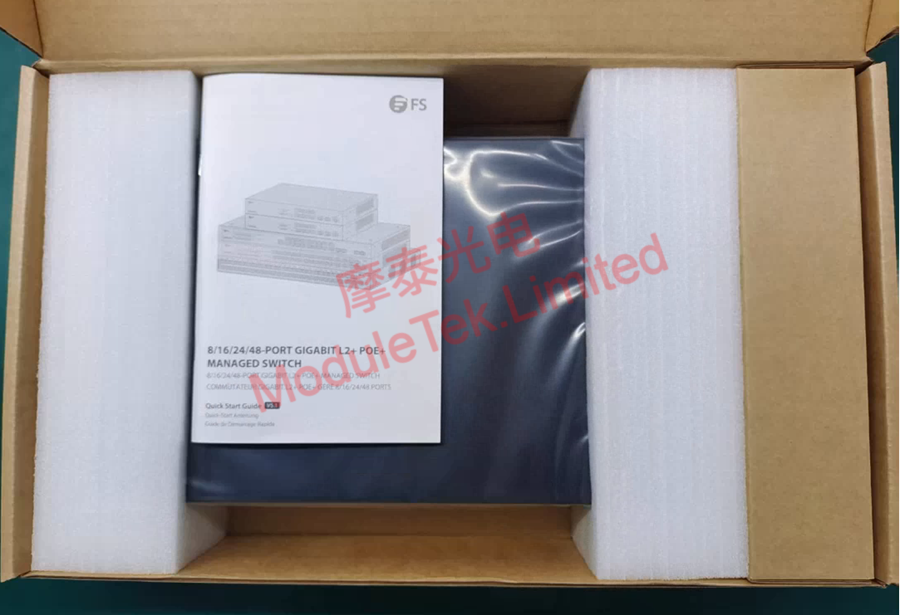

图2 包装内部结构

图3 配件

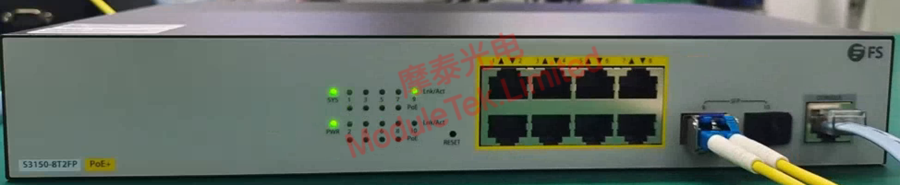

FS S3150-8T2FP 交换机前面板主要是8个10/100/1000Base RJ45 PoE+端口、2个100/1000Base SFP端口，一个RJ45串口；后面板主要有内置AC电源接口；

图4 设备面板

2、设备管理

设备支持使用命令行界面(CLI)和WEB图形用户界面(GUI)进行管理；接入电源线对设备进行上电，使用常规 RJ45转DB9串口线，PC通过串口连接到交换机；默认波特率：115200，初始账号/密码：admin/admin，登录到设备控制台。

图5 设备上电

使用摩泰SFP-GE-LX 模块接入FS S3150-8T2FP交换机，接入跳线，模块可以正常LINK，端口指示灯亮起；执行命令“show interfaces interface-type interface-id ” ，可以查看接口状态与光模块识别、DOM信息。

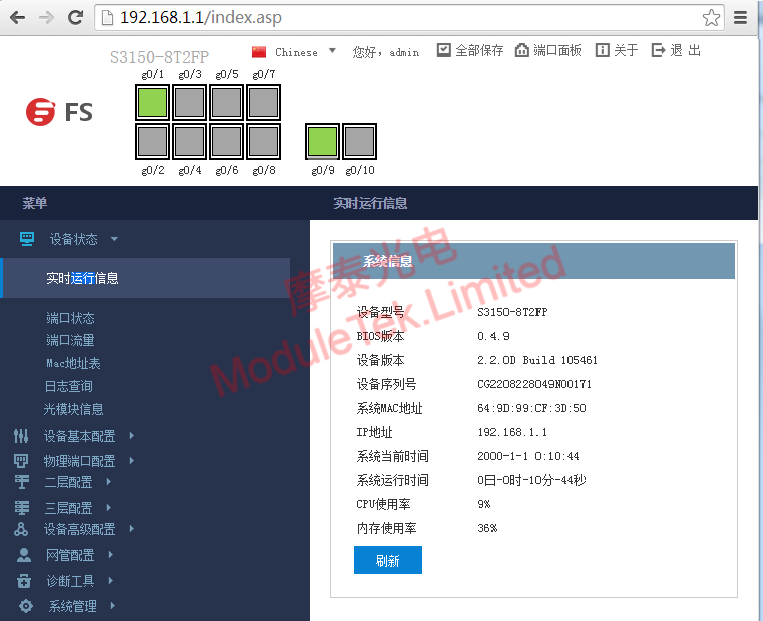

连接交换机任一 RJ45口（初始IP：192.168.1.1），访问本地浏览器用户界面；进入WEB管理页面，点击菜单栏“端口面板”，可以清晰看到接口状态指示灯，也可以在“设备状态->端口状态”查看端口双工模式与速率。

图6 接口状态信息

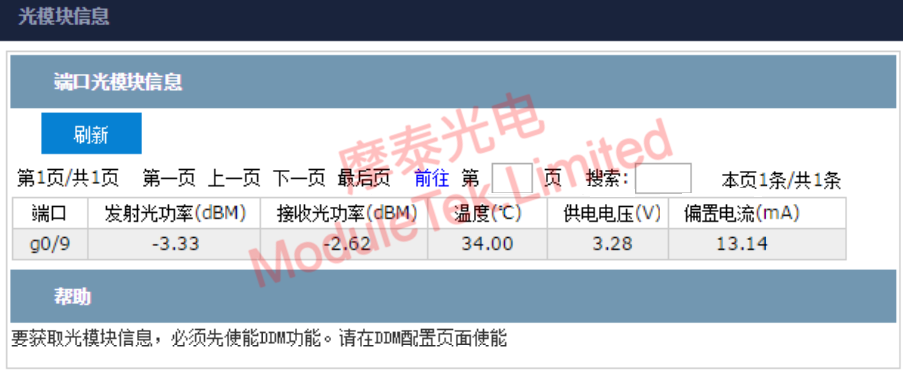

在WEB页面“设备状态->光模块信息”可以看到光模块实时DOM数据。

图7 接口识别类型

摩泰光电的光模块产品可以很好的兼容FS的相关设备，欢迎大家选购。
