华为 CloudEngine 6820H交换机开箱-摩泰光电

华为 CloudEngine 6820H系列交换机，是华为公司面向数据中心推出的新一代高性能、高密度接入交换机，支持多机箱链路聚合（M-LAG），提高网络可靠性；支持ZTP/Ansible自动化配置，简化设备管理与维护。

摩泰光电实验室购买了一台华为 CE6820H-48S6CQ-B交换机，可以测试1G/10G SFP+，40G/100G QSFP28产品系列，下面带大家一起进行开箱验收。

表1 设备官方描述信息

型号	部件编码	描述
CE6820H-48S6CQ-B	02354FTK-003	CE6820H-48S6CQ交换机（4810G SFP+,6100G QSFP28, 2交流电源,4风机盒模块,端口侧进风）

设备开箱内含主机一台，接入2个外置电源模块，4个风扇模块，配件含滑轨、螺丝与机架挂耳、接口防尘帽、合格证/文档指南，电源线、接地线。

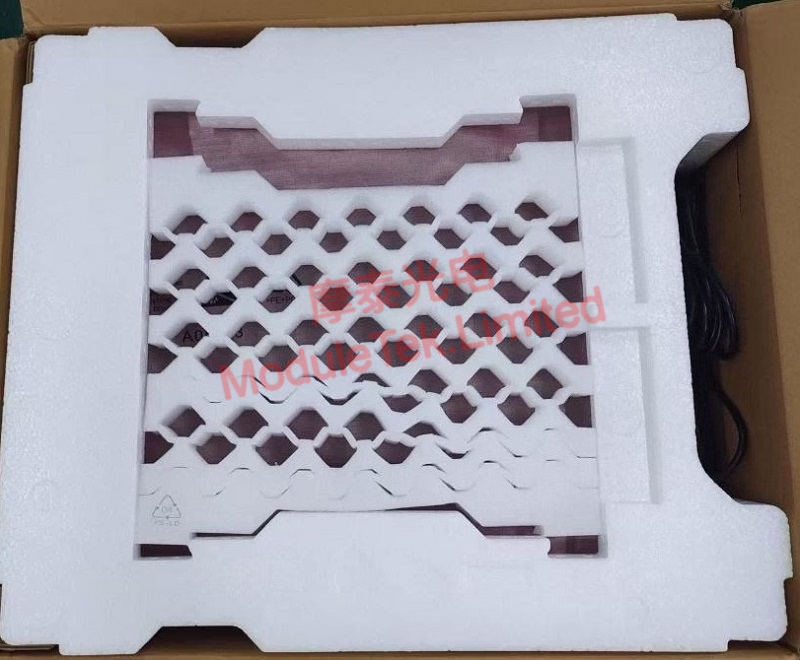

图1 CE6820H-48S6CQ-B包装

图2 CE6820H-48S6CQ-B配件

前面板主要有48个10G SFP+口，6个100G QSFP28口；后面板主要是一个USB口，一个RJ45串口，一个以太网管理口，以及风扇电源。

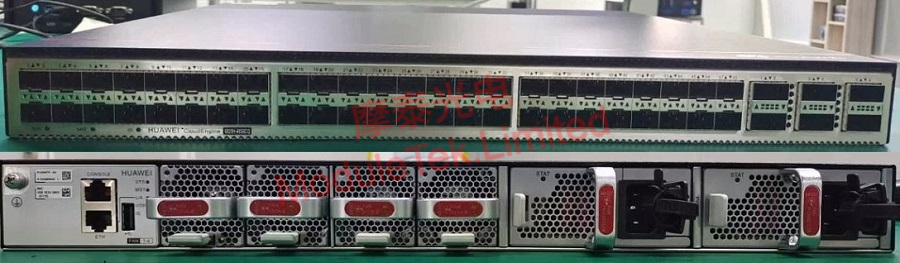

图3 CE6820H-48S6CQ-B前面板/背面板

接入电源线对设备进行上电，启动无明显噪声。设备启动后自动进行ZTP（零接触部署）开局，用户模式下执行命令“set ztp disable ” 即可关闭ZTP。

使用RJ45转DB9串口线，通过串口连接到交换机；设备默认波特率为9600，初始无账号/密码，登录控制台，执行命令“display version ” ，查看设备型号与系统版本信息。

使用摩泰100G LR4光模块接入QSFP28端口，可以正常识别模块类型。

摩泰光电的光模块产品可以很好的兼容HUAWEI的相关设备，欢迎大家选购。
