Ubiquiti ECS-Aggregation交换机开箱-摩泰光电

Ubiquiti ECS-Aggregation交换机，是一款高密度、高性能的三层以太网汇聚交换机，主要用于企业园区网络等大型网络部署场景；支持多机箱链路聚合（M-LAG），提高网络可靠性；支持三层功能，提供自动故障转移和动态路由能力；采用Ether Lighting，简化端口管理与网络配置。

摩泰光电实验室购买了一台Ubiquiti ECS-Aggregation交换机，可以测试10G/25G SFP28，40G/100G QSFP28产品系列，下面带大家一起进行开箱验收。

表1 设备官方描述信息

型号	描述
ECS-Aggregation	Enterprise Campus Aggregation，48x 25G/10G SFP28, 6x 40G/100G QSFP28

设备内箱上印有设备正面板样式，侧边印有设备型号"ECS-Aggregation"。

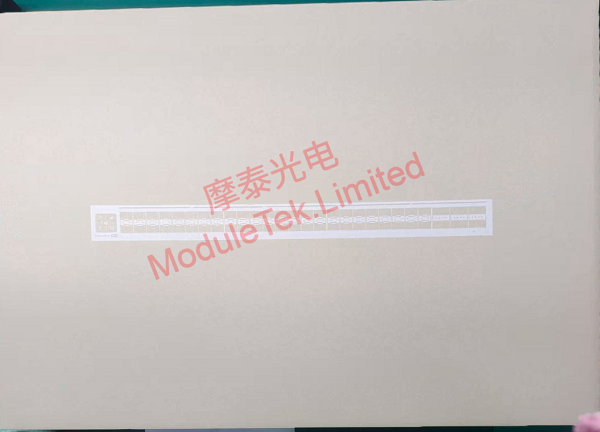

图1 ECS-Aggregation包装箱

设备开箱内含主机一台，接入2个外置电源模块，5个风扇模块，接口防尘帽印有字符"U"，配件含滑轨、螺丝与机架挂耳、扎带、电源线、安装指南。

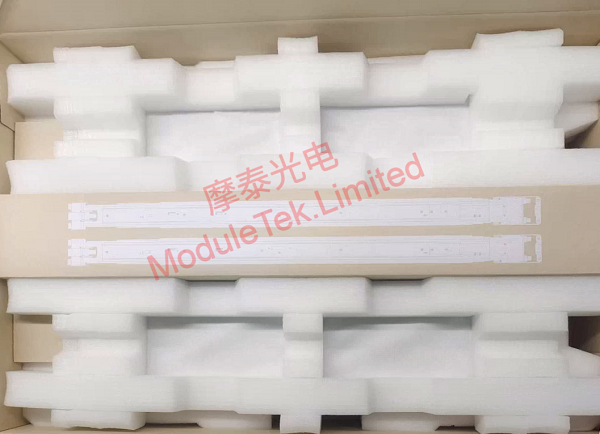

图2 ECS-Aggregation内包装

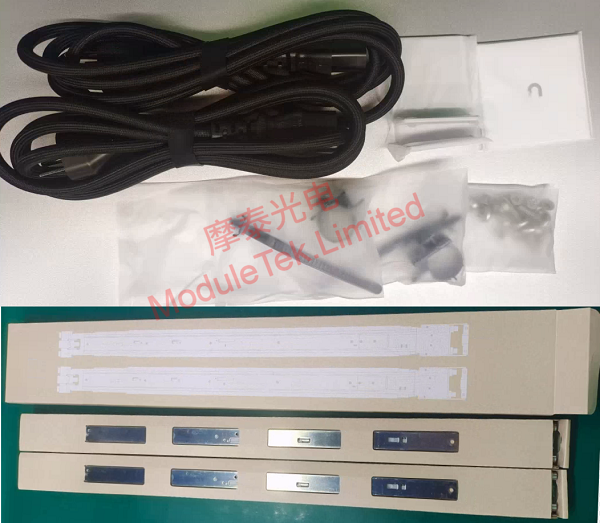

图3 ECS-Aggregation配件

前面板主要有48个25G SFP28口，6个100G QSFP28口，一个触屏控制板；后面板主要是风扇与电源接入孔。

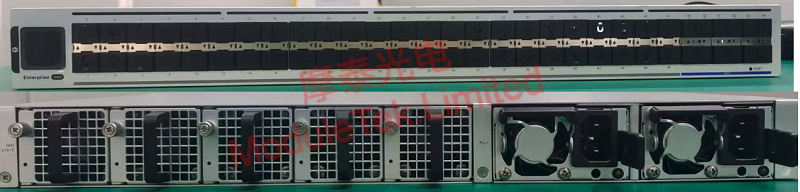

图4 ECS-Aggregation前面板/背面板

接入电源线对设备进行上电，启动无明显噪声。设备启动时接口LED灯呈现出炫酷的彩色流水灯效果，设备启动后可使用触屏控制面板查看设备版本、IP、端口状态等。

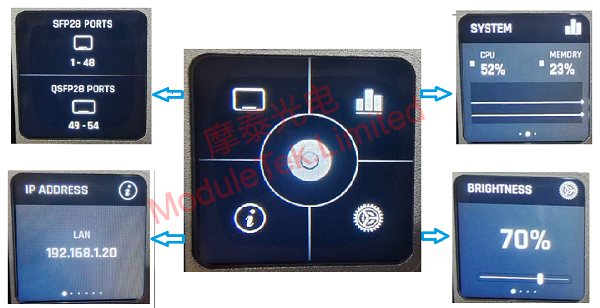

图5 ECS-Aggregation触屏控制板

设备没有console口，需要安装Unifi控制器（Unifi network application），设备数据手册有说明Unifi控制器的版本要求，具体安装与使用操作请参考前期文章如何登录管理Ubiquiti 交换机。

说明：安装Unifi控制器的环境需要安装MongoDB 和Java，具体需要查看Unifi控制器对应版本说明。

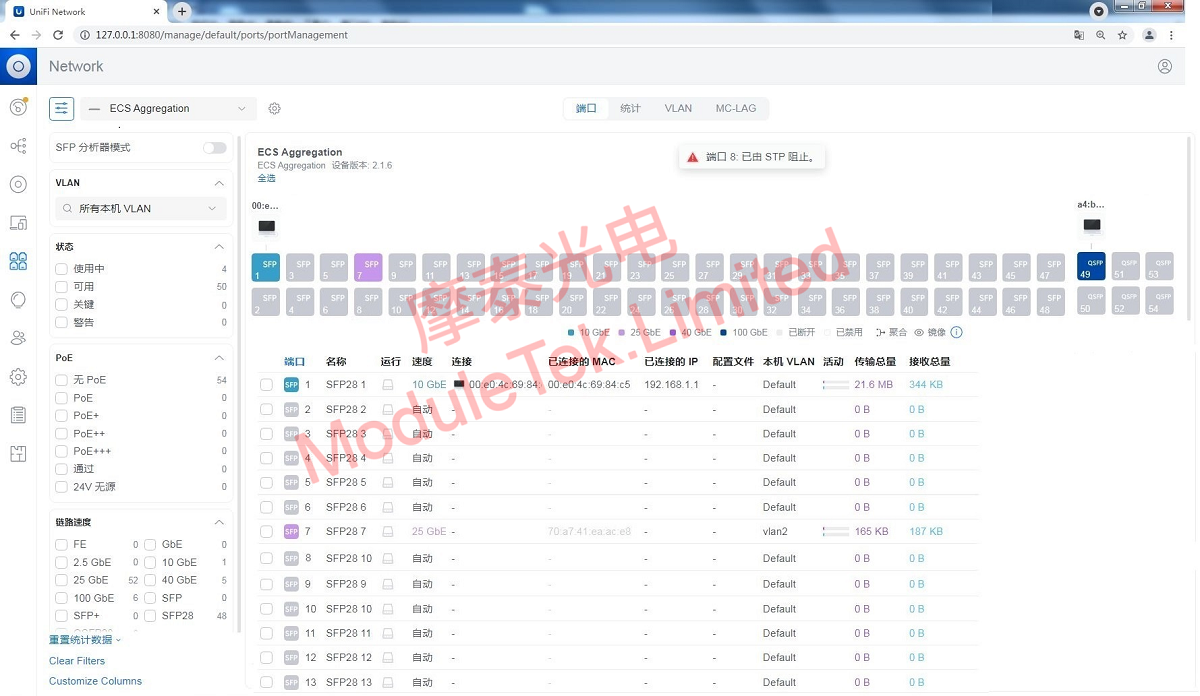

图6 ECS-Aggregation接口状态

使用摩泰25G SR光模块接入SFP28端口，可以正确识别模块类型。

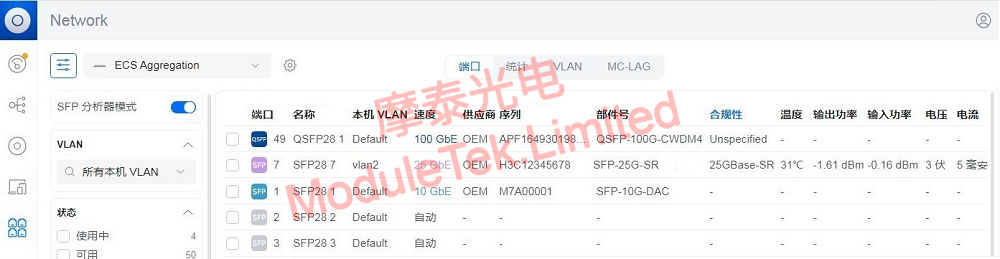

图7 读取光模块信息

摩泰光电的光模块可以很好的兼容UBIQUITI的相关设备，欢迎大家选购。
