1. HiView工具介绍

HiView是Hirschmann工业网络设备配套的免安装、便捷型图形化管理工具，提供了便捷的设备配置与维护平台。 HiView工具由Belden网站提供，根据PC系统选择Linux或Windows版本；下载目录：https://my.belden.com/partner/s/downloads

摩泰实验室本次案例以HiView 4.2(windows版本) ，连接Hirschmann GRS105-6F8T交换机实操为例，为大家展示HiView工具的使用；

2. HiView连接设备

2.1 Devices 添加设备

a.使用网线将PC（IP:192.168.1.20）与交换机RJ45接口直连；

b.打开HiView软件，在Devices左下角输入交换机IP地址，http://192.168.1.10，搜索网络；若不知道交换机管理IP，则使用Discovery 发现设备；

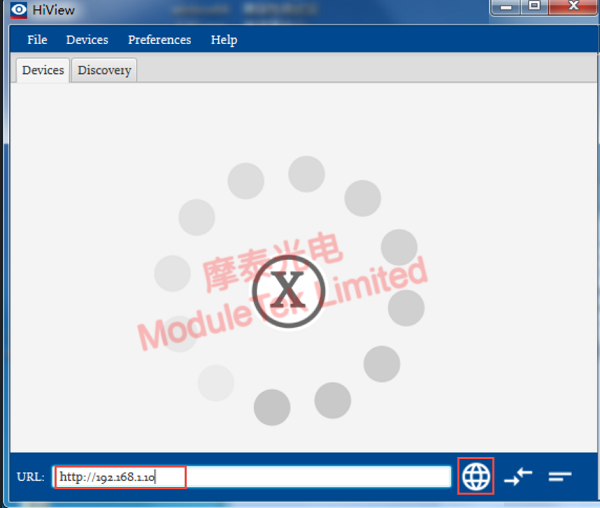

搜索/添加设备

图1 搜索/添加设备

c.设备连接成功，页面会显示设备标识；右键会如下出现3种选项：GUI、Ping、CLI；

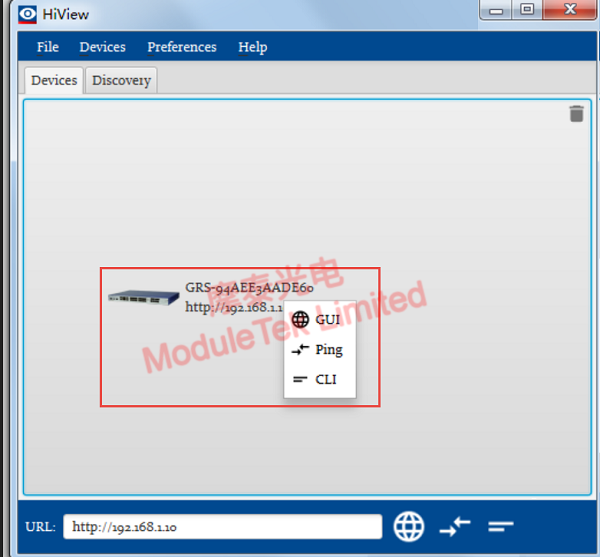

设备管理方式

图2 设备管理方式

2.2 Discovery 发现设备

a.本次使用的HiView是4.2版本，自带设备发现功能；在Discovery页面左下角选择所连电脑网络IP，点击搜索，软件会搜索出所连的交换机设备；旧版本HiView未集成设备发现功能，可配合使用独立的HiDiscovery工具；

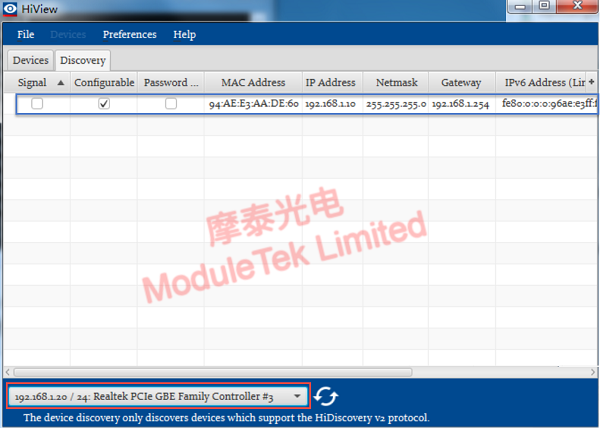

发现设备

图3 发现设备

b.设备连接成功，页面会显示设备信息；右键有如下选项；

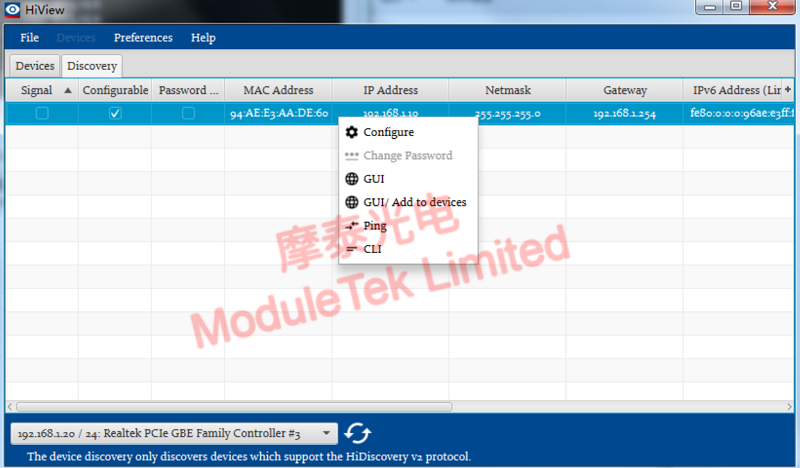

IP配置与设备管理

图4 IP配置与设备管理

3. HiView访问/管理设备

3.1 GUI访问

a.选择GUI，弹出浏览器跳转网页（HiView自带精简HTTP/Java引擎，可以直接在窗口显示交换机Web GUI）；首次登录要求修改密码，修改后再次登录；

b.GUI界面如下，左侧为菜单/导航，右侧为内容显示：

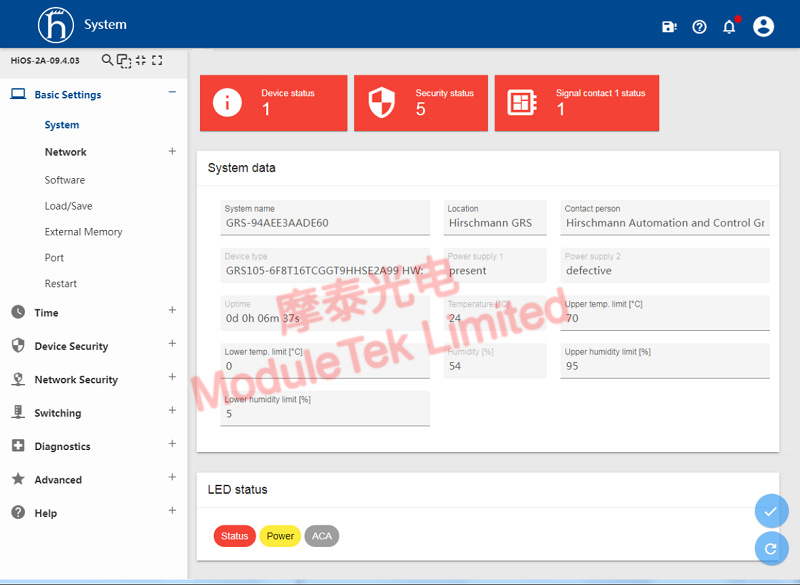

GUI界面

图5 GUI界面

c.导航到 Diagnostics->Ports->SFP ，可以查看接入光模块信息；

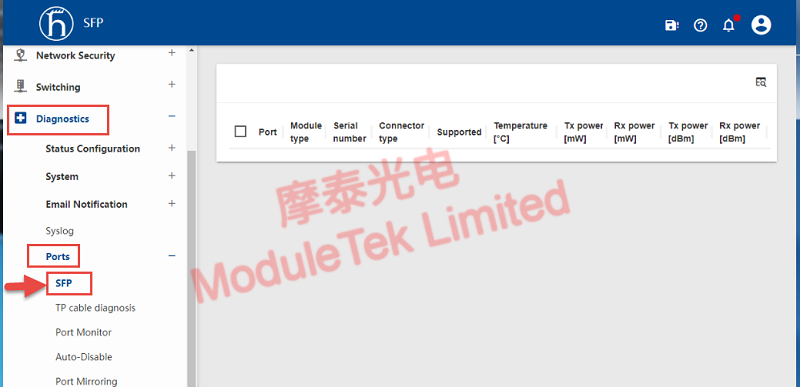

GUI查看光模块信息

图6 GUI查看光模块信息

3.2 CLI访问

a.选择CLI，弹出SSH账号/密码输入框；首次登录要求修改密码，修改后再次登录；

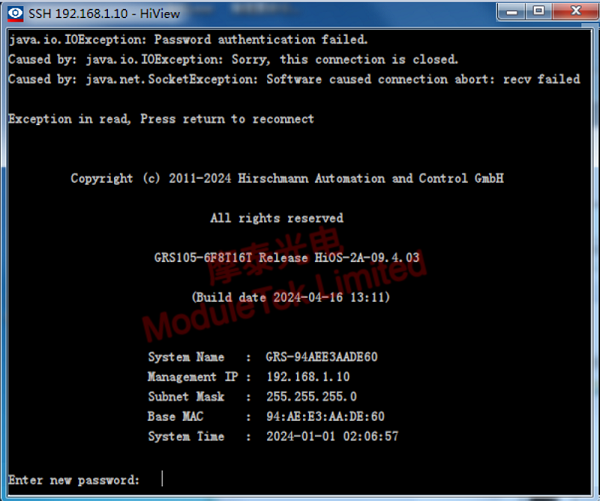

CLI界面

图7 CLI界面

b.执行命令“show sfp”，可以查看接入的光模块信息，包括模块类型识别与DOM；

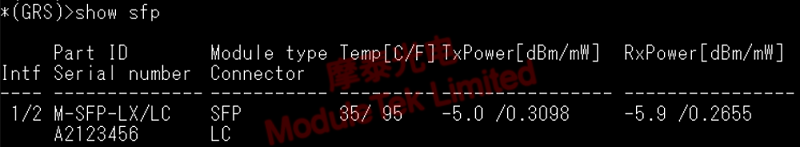

CLI查看光模块信息

图8 CLI查看光模块信息

摩泰光电提供的光模块可用于Hirschmann交换机，欢迎大家选购。
