前面我们介绍了CISCO NEXUS系列的几种不同交换机配置接口拆分与合并的方法，本次以CISCO C9500X-60L4D交换机（IOS XE Version:17.14.01）实际测试为例，给大家展示一下CISCO Catalyst 9500X系列交换机QSFP接口的拆分与合并配置方式：

1、设备接口初始状态下QSFP接口为合并模式，查看接口仅能看到一个独立的接口，速率缺省为auto，支持配置为40G/100G/200G/400G速率；

2、全局模式下，执行命令“ hw-module breakout port_number ”，该命令将合并的QSFP接口进行拆分，无具体拆分模式选项，接口根据接入模块自适应速率，命令执行后立即生效。

该系列交换机在配置接口聚合或分离模式时，存在部分限制条件，比如软件版本、100G接口的奇/偶数，详情请参考思科对应软件版本下的接口与硬件组件配置指南。

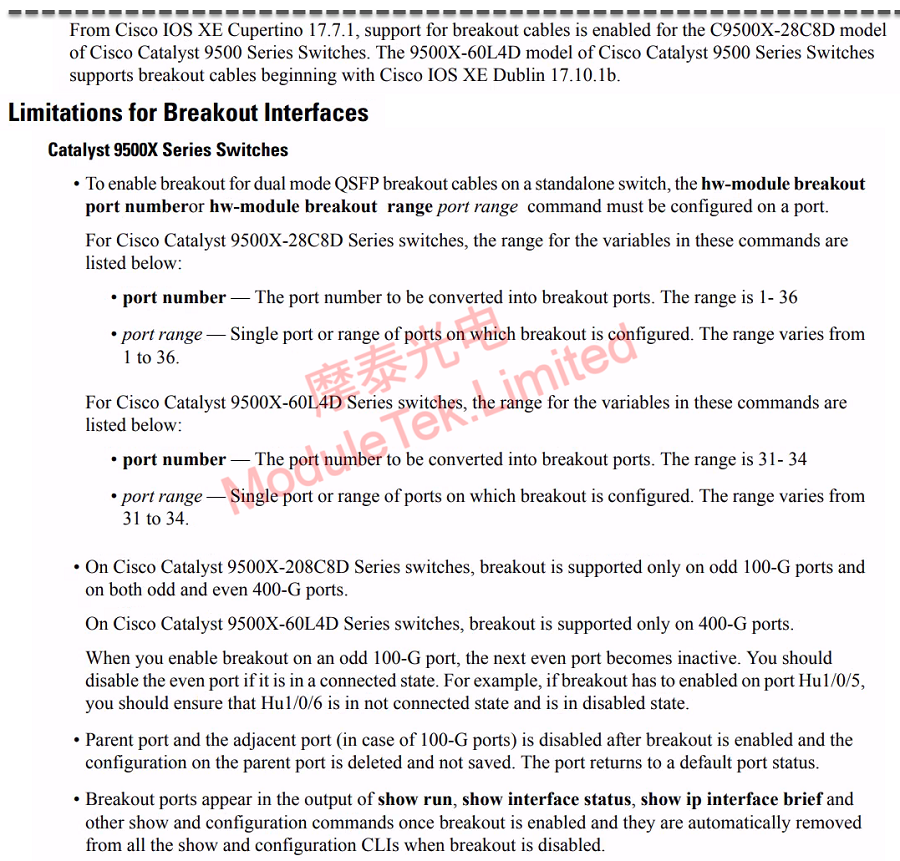

图1 9500X接口拆分限制条件

3、配置为拆分接口后，查看接口可以看到原本独立的单个目标接口变成了禁用模式，另外出现4个子接口。

4、全局模式下，执行命令“no hw-module breakout port_number ”，取消接口拆分，此时接口合并为设备初始状态。

摩泰光电竭诚为您服务。
